在半导体制造领域，纳米级的精度决定着芯片的成败。而实现并维持这种精度的，正是那些隐藏在设备内部、默默运转的关键机械部件。从晶圆传输到光刻对准，从刻蚀腔体到化学机械抛光，每一个工艺步骤都依赖于精密的传动系统。本文将带您深入半导体设备的传动世界，解析核心机械部件的技术要点、选型逻辑与维护策略。

一、半导体设备对传动部件的严苛要求

半导体设备不同于通用工业机械，其传动部件必须同时满足以下苛刻条件：

1. 超高洁净度：任何颗粒污染都可能导致晶圆缺陷。传动部件需采用真空兼容材料、低出气率润滑剂，并具备防尘密封设计。
2. 纳米级定位精度：光刻机工作台定位精度需达1-2nm，重复定位精度需优于0.5nm。这要求传动链具有极低的背隙和极高的刚性。
3. 高真空与耐腐蚀：刻蚀、离子注入等工艺在真空或腐蚀性气氛中进行，部件需耐受等离子体侵蚀和腐蚀性气体。
4. 低振动与低发热：振动会直接影响光刻分辨率和检测精度，而发热会导致热变形，因此传动部件需具备优异的动态平衡性和热稳定性。
5. 长寿命与高可靠性：半导体设备通常24/7连续运行，年停机时间需控制在数小时以内，传动部件寿命需达数千万次循环。

二、核心传动部件深度解析

1. 精密减速器：晶圆传输的关节

在晶圆搬运机器人（如EFEM、真空机械手）中，精密减速器承担着将伺服电机的高速低扭矩转换为低速高扭矩的核心功能。谐波减速器因其零背隙、高减速比、体积小等优势成为主流选择。其柔轮材料需具备高疲劳强度，刚轮齿形需经过特殊修形以补偿弹性变形。对于要求更高刚性的应用（如大负载晶圆盒搬运），RV减速器则更为合适，其两级减速结构提供了更高的抗冲击能力。

选型要点：根据负载惯量匹配减速比，确保系统共振频率远离工作频率；优先选择真空级润滑脂，并确认减速器经过洁净清洗和真空烘烤处理。

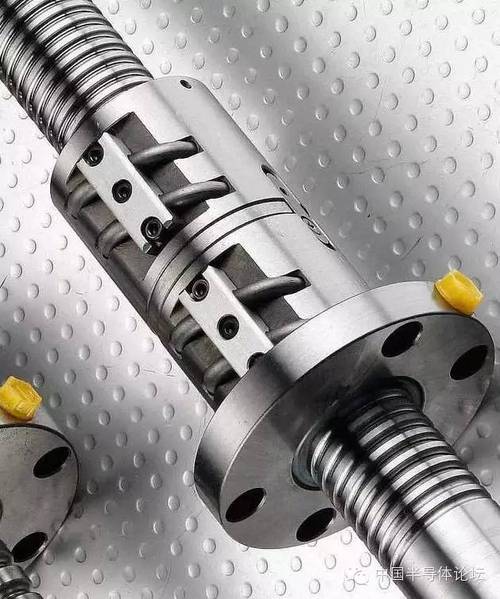

2. 直线导轨与滚珠丝杠：精准运动的基石

在光刻机工件台、检测设备扫描台等应用中，直线导轨和滚珠丝杠是实现精密直线运动的基础。为达到纳米级精度，需采用高刚度、低摩擦的滚动导轨，配合预紧消除间隙。滚珠丝杠则需选择高导程精度等级（如C0级），并采用空心冷却丝杠以控制热伸长。直线电机直接驱动方案逐渐取代“旋转电机+丝杠”组合，消除了中间传动链的背隙和弹性变形，实现了更高的动态响应和定位精度，但其成本较高且需解决发热和电磁干扰问题。

选型要点：核算额定动载荷与寿命，确保在最大加速度下导轨不发生永久变形；对于真空应用，需选择真空兼容的导轨材料（如不锈钢）和固体润滑涂层。

3. 压电驱动器：纳米级微调的利器

在光刻投影物镜的波前校正、晶圆调平调焦等环节，压电驱动器凭借其亚纳米级分辨率、高刚度和快速响应特性成为不可替代的选择。压电陶瓷堆叠驱动器可提供数十微米的行程，配合柔性铰链放大机构可实现毫米级行程且保持纳米分辨率。压电驱动器存在迟滞和蠕变非线性，需通过闭环控制（集成电容位移传感器）予以补偿。

选型要点：根据所需行程和推力选择堆叠层数；关注其电容值对驱动电源的要求；在真空环境中需选择低放气率的封装材料。

4. 旋转与直线电机：直接驱动的核心

无框力矩电机和直线电机在半导体设备中应用日益广泛，如用于旋转分度台、光刻机掩模台等。其优势在于无接触传动、无磨损、高加速度和高精度。但在真空环境中，电机需采用特殊设计：定子绕组采用耐高温绝缘材料，转子采用低矫顽力材料以减少铁损发热，且需通过水冷或气冷方式导出热量。电机的电磁干扰需通过屏蔽和接地措施加以抑制，以免影响敏感的测量系统。

选型要点：计算连续推力和峰值推力，确保电机温升在允许范围内；选择真空兼容的电机型号，并验证其出气率符合SEMI标准。

三、传动系统的集成与调试

单个部件的性能优异并不足以保证系统精度，传动链的集成与调试同样关键。建议采取以下措施：

• 误差分配与补偿：通过激光干涉仪和自准直仪测量各轴几何误差，建立误差模型并进行软件补偿。
• 热管理：对发热部件（电机、丝杠）实施主动冷却，并在设备运行前进行热平衡预热。
• 振动隔离：将传动系统安装在主动隔振平台上，并避免结构共振。
• 洁净控制：在传动部件周围设置局部排气，防止润滑剂挥发物污染晶圆。

四、维护与故障预防

半导体设备的停机成本极高，传动部件的预防性维护至关重要。建议建立部件寿命台账，定期检测以下指标：

• 减速器背隙变化（通过激光跟踪仪测量末端执行器定位重复性）；
• 导轨直线度与平行度（使用电子水平仪和激光干涉仪）；
• 丝杠预紧力衰减（通过扭矩测量间接评估）；
• 压电驱动器位移漂移（闭环传感器反馈监测）。

当发现定位精度下降超过阈值时，应及时调整预紧或更换部件，避免影响产品良率。

##

半导体设备的传动世界是精密机械技术的集大成者。从谐波减速器的柔轮齿形到直线电机的电磁设计，从压电驱动器的迟滞补偿到导轨的真空润滑，每一个细节都考验着工程师的智慧。只有深入理解这些关键部件的性能边界与选型逻辑，才能构建出稳定可靠的半导体装备，支撑起中国芯的制造基石。
